硅酸镁锂

本品是经过水洗提纯改性的天然硅酸镁锂，不溶于水和乙醇，呈化学惰性，在水中高速分散或研磨后能形成触变凝胶，对PH值变化不敏感，吸附能力强。分子式为3MgO.15Al2O3.8SiO2.9H2O,不以氧化物存在，以硅酸镁铝晶体形式存在

PH值（3%水溶液）                    9.1

分散粘度(3%固含量)                  9500 cps

湿筛余量（+325目）                 0.004%

水份(摄氏105度)                    5%

灼烧失量(摄氏600度)                   9%

细菌总数(cfu/g)                        189

重金属含量(以pb计)                1.7ppm

砷含量                                  0.8 ppm

一、硅酸镁铝在涂料中起的作用：防沉，增稠，触变。

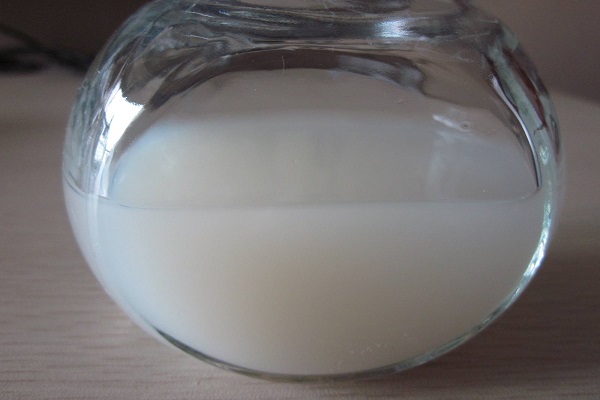

二、硅酸镁铝起悬浮作用的机理：硅酸镁铝在水介质中形成“卡片宫”式的缔合网络结构，在已形成的缔合网络结构体系中，该体系非常的稳定，可对于体系中的固体颗粒，乳液和气体产生稳定、有效而均质的托举和悬浮，防止它们因重力作用而下沉。从而体现出硅酸镁铝独特而优异的防沉性能。

三、硅酸镁铝在涂料中起触变作用的机理:如果对上述问题体现施足够大的剪切力，则卡片宫式缔合网络结构被打破，导致体系粘度大幅降低，流动性变好，如果停止施加外部剪切力，体系则可逆转，循环往复，随需而变。

四、涂料中加入硅酸镁铝的优点：

（1）改善涂料液体分层，令到涂料外观均匀一致。

（2）可替代部分合成高分子增稠剂。

（3）防止漆膜流挂现象，可建立厚层涂料。

（4）产生悬浮作用，防止颜料沉积

（5）防止涂布（滚涂）时涂料的飞溅

（6）增进节省，硅酸镁铝与有机增稠剂结合使用比其单独使用更经济。

（7）增强稳定性，稳定的高温粘度，硅酸镁铝凝胶对热不敏感 使用方便、成本低廉： 一般涂料中，每吨涂料只需添加该产品3-5公斤的比例，通常每吨硅酸镁铝可生产150-200吨涂料，尤其适用于生产高中档涂料，一般常与羟乙基纤维素（HEC）、合成类乳液增稠剂等配合使用

五、使用方法：（两种）    （1）在研磨的最后阶段加入    （2）低剪切体系可使用预凝胶 用无机凝胶的涂料不可多用灰钙粉，因过量的Ca2+会减弱凝胶体的流变性，使涂料上部出现少量脱水，影响外观美感。
